La Ducati 916 ST4 de l’année 2000 est une moto emblématique, mais ses subtilités techniques, notamment concernant l’électronique moto, peuvent parfois dérouter les propriétaires. Parmi les éléments importants, le régulateur de tension joue un rôle crucial dans le système électrique, assurant un réglage stable de la tension pour protéger la batterie et les composants électriques. Cependant, pour la maintenance Ducati, localiser précisément ce régulateur n’est pas toujours évident. Sur la ST4 millésime 2000, il se trouve généralement sous le carénage latéral droit, fixé sur une platine métallique au cadre, à proximité immédiate de la batterie. Cette implantation facilite la dissipation thermique grâce au flux d’air, évitant ainsi la surchauffe de ce composant sensible. Savoir où se situe cet élément permet de réaliser un diagnostic fiable, de tester la charge au multimètre, et, si nécessaire, d’intervenir avec précision sans risque d’endommager la moto ou de compliquer la maintenance.
La localisation précise de ce boîtier à ailettes, reconnaissable à ses deux connecteurs distincts et son aspect alu foncé ou noir, est essentielle pour ceux qui rencontrent des soucis électriques comme une batterie qui se décharge rapidement ou des phares qui clignotent. Cet article détaille étape par étape comment accéder sans difficulté à l’emplacement du régulateur de tension Ducati 916 ST4 2000 sous le carénage latéral droit, les outils nécessaires, ainsi que les méthodes pour tester ce composant, pour garantir une intervention fiable et adaptée à cette prestigieuse sportive.
En bref :
- Le régulateur de tension Ducati 916 ST4 de 2000 est fixé derrière le carénage latéral droit, à côté de la batterie, sur une platine métallique.
- Sa conception avec ailettes permet un refroidissement naturel via le flux d’air pour éviter la surchauffe.
- L’accès nécessite le retrait minutieux du carénage droit, avec des outils simples comme clés Allen, tournevis et multimètre.
- Tester la tension batterie au repos et en régime moteur est essentiel pour évaluer les performances du régulateur.
- Des symptômes tels que batterie vidée rapidement ou phares clignotants indiquent souvent un régulateur défaillant.
- Le remplacement par un modèle MOSFET moderne améliore la fiabilité et diminue les risques de surchauffe.

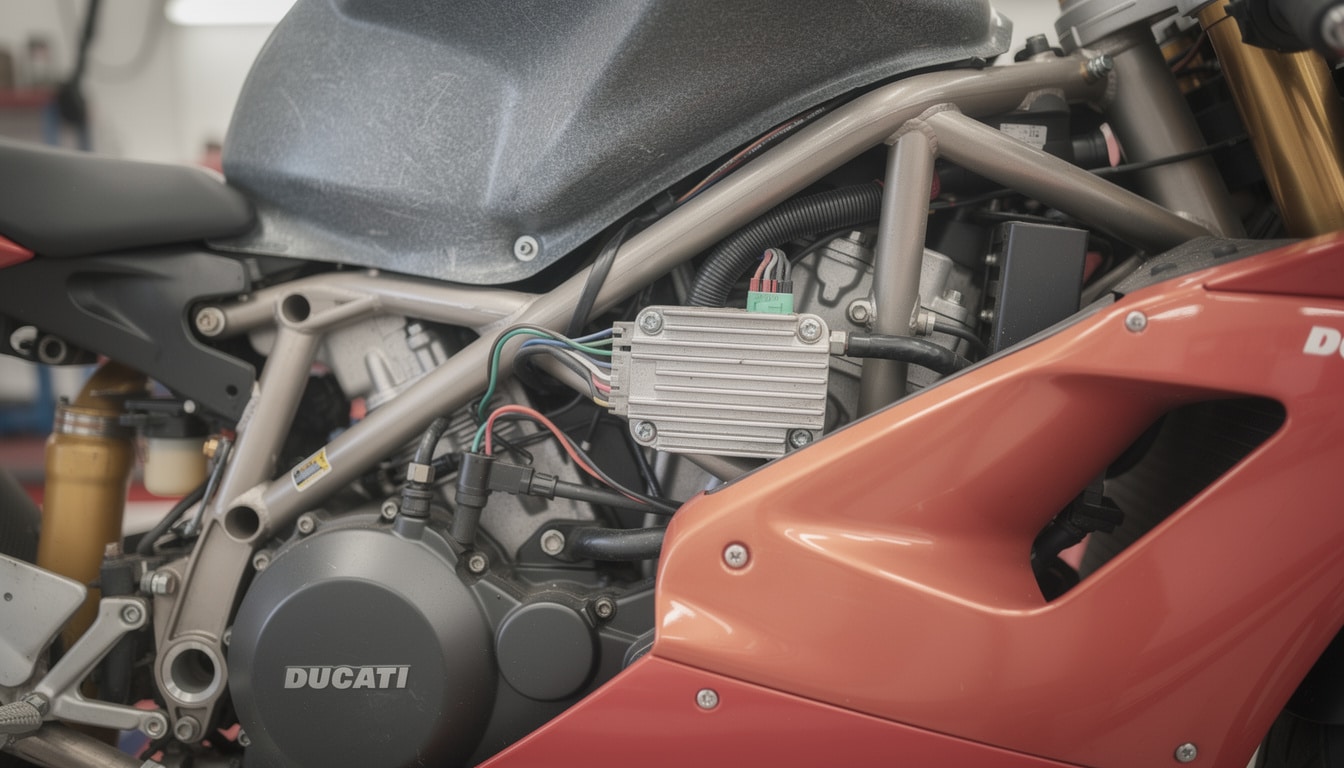

Emplacement précis du régulateur de tension sous le carénage latéral droit sur Ducati 916 ST4 2000
Sur la Ducati 916 ST4 millésime 2000, le régulateur de tension est intégré à proximité immédiate de la batterie, derrière le carénage latéral droit. Fixé solidement sur une platine métallique boulonnée au cadre tubulaire, il se situe à la hauteur approximative du milieu du bloc moteur. Cette position stratégique a été choisie pour optimiser le refroidissement naturel grâce au passage de l’air en conduite, tout en minimisant la longueur des câbles entre l’alternateur et le régulateur pour réduire les déperditions électriques.
Pour identifier facilement ce boîtier, il présente un design compact, rectangulaire, souvent avec des ailettes apparentes en aluminium ou noir mat selon la version, ainsi que deux connecteurs distincts : un pour les trois fils jaunes provenant du stator (alternateur), et un autre comportant les fils rouges, noirs ou verts alimentant la batterie.
Accéder à cet emplacement suppose de démonter le carénage latéral droit par dévissage méthodique des vis Allen et cruciformes. Un soin particulier doit être apporté afin de ne pas endommager les plastiques fragiles ou les clips de fixation, surtout sur une moto qui a pris de l’âge.
Comparaison des emplacements de régulateur sur les modèles Ducati proches
| Modèle Ducati | Années | Emplacement du régulateur | Remarques sur le refroidissement |
|---|---|---|---|
| ST4 (moteur 916) | 1999–2001 | Côté droit, derrière le carénage latéral | Position ventilée, efficace sauf en embouteillage prolongé |
| ST2 | 1997–2003 | Côté droit, similaire à la ST4 | Problèmes de chauffe analogues à la ST4 |
| 916 / 996 SBK | 1994–2001 | Coque arrière côté latéral | Moins de ventilation, régulateurs souvent surchauffés |
| 748 | 1994–2002 | Similaire à 916/996 | Multiples défaillances communes, kits de relocation fréquents |
Procédure d’accès à l’emplacement régulateur de tension Ducati 916 ST4 2000
Un accès propre et sécurisé au régulateur nécessite des outils simples : clés Allen (4, 5, 6 mm), tournevis cruciforme, clé plate (8 ou 10 mm), multimètre et matériel de repérage (marqueur, étiquettes). Après sécurisation de la moto sur béquille stable et déconnexion préalable de la batterie (borne négative débranchée), procédez au démontage du carénage droit en conservant soigneusement chaque vis à son emplacement. Une fois le carénage retiré, le régulateur est visible sur sa platine avec ses ailettes caractéristiques et ses deux connecteurs.
La déconnexion des connecteurs doit être faite avec précaution, sans forcer, en utilisant si besoin un nettoyant contacts pour éviter de détériorer la connectique.
Ensuite, la dépose du régulateur s’effectue en dévissant ses fixations, ce qui permet un contrôle ou un remplacement rapide, évitant le casse-tête du « puzzle » que certains redoutent lors des interventions sur une Ducati 916 ST4.
Checklist pour l’intervention sans risque
- S’assurer de débrancher la batterie avant toute manipulation électrique.
- Utiliser les bons outils adaptés à la visserie Ducati.
- Ne jamais forcer les éléments en plastique pour éviter casse et rayure.
- Repérer et organiser soigneusement les vis et clips lors du démontage.
- Contrôler l’état des connecteurs et des câbles autour du régulateur pour détecter signes de chauffe ou corrosion.
Rôle du régulateur de tension et analyse des tensions correctes
Ce régulateur rectifie et stabilise le courant alternatif généré par l’alternateur en garantissant une tension continue proche de 14,4 volts. Cette fonction critique évite la surcharge de la batterie ou la défaillance prématurée des composants électriques. Une charge équilibrée s’observe via des mesures précises sur la batterie :
| Situation | Tension mesurée (Volts) | Interprétation | Points de contrôle |
|---|---|---|---|
| Avec moteur arrêté | 12,5 à 12,8 | Batterie en bonne santé | Charge batterie, usure |
| Moteur au ralenti (env. 1 500 tr/min) | 13,5 à 14,5 | Charge correcte | Régulateur, connexions |
| Moteur accéléré à 3 000–4 000 tr/min | 13,5 à 14,5 | Fonctionnement optimal du régulateur | Alternateur, câblage |
| Tension > 15,0 | Danger de surtension | Régulateur défaillant | Remplacement urgent |
| Tension | Charge insuffisante | Régulateur ou stator en panne | Diagnostic approfondi |
Une tension hors de ces plages indique un dysfonctionnement qui mérite une intervention rapide afin d’éviter des dommages électriques plus graves.
Comment réaliser un test rapide au multimètre pour le régulateur Ducati 916 ST4
Une fois l’accès au régulateur obtenu :
- Rebranchez la batterie et mettez le multimètre en mode voltmètre DC.
- Mesurez la tension batterie moteur arrêté, puis en mode ralenti.
- Accélérez jusqu’à 3 000-4 000 tr/min et observez la tension : elle doit rester stable dans les plages normales.
- Un maintien en dessous de 13 volts indique un défaut possible du régulateur ou alternateur.
- Une tension qui dépasse 15 volts est signe d’un problème de régulation, dangereux pour l’électronique.
Symptômes d’un régulateur de tension défaillant sur Ducati 916 ST4 et solutions
Les signes d’alerte incontournables indiquant un régulateur de tension en fin de vie ou défectueux incluent :
- Batterie qui se vide rapidement malgré un roulage très régulier, signe que la charge ne se fait plus correctement.
- Démarrage difficile, en particulier à chaud, due à une batterie insuffisamment rechargée.
- Phares clignotants ou variations erratiques d’intensité lumineuse, traduisant une tension instable.
- Odeur de brûlé ou gaines plastiques fondus près du régulateur, indicateur d’une surchauffe locale.
- Connecteurs fondu ou noircis, symptôme d’un mauvais contact ou d’un échauffement anormal.
Face à ces symptômes, plusieurs solutions sont possibles :
- Le remplacement à l’identique du régulateur est le plus simple et rapide.
- Opter pour un régulateur MOSFET plus moderne améliore la dissipation thermique et la fiabilité.
- Améliorer la ventilation autour du composant, notamment par une légère modification du carénage ou une installation avec plus de prise d’air.
- Travail sur les masses pour éviter un mauvais contact pouvant dégrader prématurément le régulateur.
Quand s’adresser à un professionnel ?
Si la démarche de démontage semble abordable aux bricoleurs motivés, faire appel à un mécanicien est recommandé en cas de :
- Problèmes de câblage complexes ou connecteurs fondus à remplacer.
- Incertitudes lors des mesures électriques avec le multimètre.
- Soupçons liés à la défaillance profonde du stator ou d’autres éléments du système électrique.
Où se trouve exactement le régulateur de tension sur une Ducati 916 ST4 de 2000 ?
Le régulateur de tension est situé derrière le carénage latéral droit, fixé sur une platine métallique à proximité de la batterie, à mi-hauteur du moteur. Il est identifiable par son boîtier rectangulaire à ailettes et ses deux connecteurs.
Quels sont les symptômes d’un régulateur de tension défaillant sur cette moto ?
Les principaux signes incluent une batterie qui se décharge rapidement, des phares clignotants, un démarreur qui peine à fonctionner à chaud, des odeurs de brûlé près du régulateur, ou des connecteurs noircis.
Peut-on tester le régulateur de tension avec un multimètre ?
Oui, en mesurant la tension batterie moteur arrêté, au ralenti et à régime moyen (3 000-4 000 tr/min), on peut vérifier si le régulateur maintient bien une tension stable entre 13,5 et 14,5 volts.
Pourquoi choisir un régulateur MOSFET pour le remplacement ?
Les régulateurs MOSFET dissipent moins de chaleur, sont plus fiables et protègent mieux le système électrique, particulièrement utile pour la Ducati 916 ST4 qui souffre parfois de surchauffe au niveau du régulateur.
Faut-il démonter tout le carénage pour accéder au régulateur ?
Non, seul le carénage latéral droit doit être démonté avec précaution. L’accès est relativement facile une fois ce carénage retiré, à condition d’utiliser les bons outils et de procéder méthodiquement.
